航顺 HK32F407ZGT7 芯片的开发板：多功能外设助力多领域应用

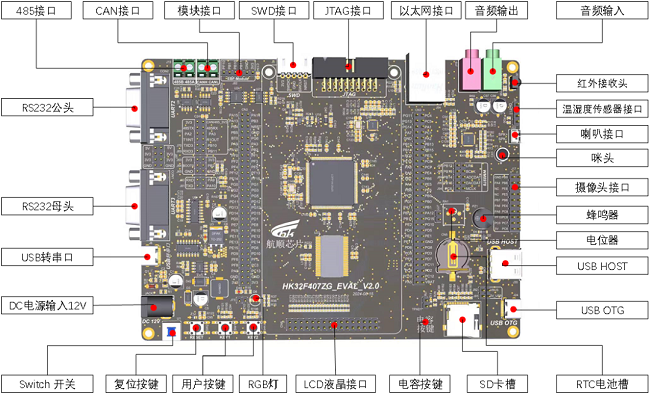

  开发板是基于航顺芯片公司F4系列HK32F407ZGT7开发的一款开发板，Cortex-M4内核，最高主频168MHz，内置1MB Flash和256KB SRAM，串口、SPI、IIC、CAN、USB、Ethernet等外设所有对应脚全部引出，有利于外接更多模块，可大范围的应用于工业控制、消费医疗和工业互联网等领域。

  用于控制开发板电源供电的简单开关。打开开关时，电源通路打开，电源供应到开发板，使其运行。关闭开关时，电源通路断开，关闭总系统。这样的开关方便开发者在需要时启动或关闭开发板，进行软件开发、硬件测试和故障排除等工作。使用时必须要格外注意保存数据，并谨慎连接或断开别的设备，防止造成损坏。电源指示灯会随着此开关的状态而亮灭。

  开发板上的复位按键是一个物理按钮，用于手动复位目标设备。按下复位按键能重新启动设备，解决设备出现问题或崩溃的情况。它在开发和调试过程中很有用，可以测试设备在复位状态下的行为，提供设备安全性，并用于恢复设备的正常运行。

  用户按键有两个KEY1和KEY2（只有KEY1能作为WAUP引脚），能够适用于人机交互的输入，这2个按键是直接连接在HK32F407的IO口上的。

  开发板上的一个RGB彩色LED灯，通过调整红、绿、蓝三种颜色的亮度，能轻松实现几乎任何颜色的显示，从而使其成为显示彩色效果的理想选择。常用于提供直观的状态指示和用户交互。它可以表示开发板的工作状态、调试进程和错误提示，让用户更好地了解开发板的运作情况，帮助开发者进行调试和交互操作。在调试代码的时候，使用LED来指示程序状态，是相当的好的一个辅助调试方法。

  开发板上的LCD屏幕接口通常是用于连接LCD液晶显示屏，可外接野火2.8/3.2寸电阻触摸液晶屏，4.3寸电容触摸液晶屏。

  开发板上的电容按键是一种非接触式的按键技术，电容按键的工作原理是基于电容传感，当用户的手指或带电介质靠近电容按键时，会改变电容的值，通过电容传感电路感知这种变化，并将其解释为按键操作。电容按键具有高可靠性、防水防尘、高灵敏度和外观美观等优点，在许多消费电子科技类产品和工业设施中得到普遍应用。

  开发板上的TF卡座用于连接TF卡（也叫MicroSD卡），SDIO方式驱动，支持32G以内的SD卡包括32G，在开发板上使用TF卡座，可以与TF卡进行数据读写交互，实现大量数据存储和读取，适用于数据记录、媒体存储等应用场景，为开发板提供更大的数据存储能力。

  USB OTG接口是指它既可以做主机设备与外部USB设备做通信和交互的接口，又可以做从机设备与外部主机设备做通讯。

  USB Host接口是指它作为主机设备与外部USB设备做通信和交互的接口。作为主机设备，可以连接和控制多种USB外部设备，如U盘、打印机、键盘、鼠标等等。

  开发板上的有源蜂鸣器是一种带有内部振荡电路的蜂鸣器。它可以直接通过给予电压信号来产生声音，无需外部电路的支持。有源蜂鸣器适用于在开发板上提供简单的声音指示，例如用于提醒、警报、报警等功能。有源蜂鸣器与无源蜂鸣器不同，无源蜂鸣器没有内部振荡电路，需要外部电路提供振荡信号，以产生声音。因此，无源蜂鸣器需要更复杂的驱动电路才能发声。

  开发板上的摄像头接口可外接野火OV2640/5640摄像头，接口使用芯片的DCMI外设引脚，用于采集图像数据并进行图像处理。

  开发板上的喇叭插座，规格为PH2.0 母头2P，两引脚分别为音频正差分输出端SPK_P，音频负差分输出端SPK_N，这种差分输出方式有助于降低电磁干扰、噪声干扰和共模干扰的影响，提高了音频信号的传输质量。用于外接5V的喇叭，以实现音频外放功能。

  这是MCU备份域电路（后备供电区域）的供电接口，可安装CR1220电池（默认安装了），可拿来给它的备份域电路提供电压，在外部电源断电的时候，维持备份域电路数据的存储，以及RTC的运行。

  开发板上的1K电位器是一种可调电阻器，阻值为1千欧姆。它通过旋转电位器来调整电阻值，用于控制电路中的电流或电压。在ADC实验的时候，就能够最终靠它调整ADC的输入电压，方便大家测试。常用于调节信号灯亮度、音量、对比度等功能。在电子电路原型和学习中，它是一种重要的元件，用于模拟实际应用中对电路参数的调节和控制。

  开发板上的录音输入口（MIC），该咪头直接接到WM8978的输入上，可拿来实现录音功能。

  这是开发板的一个复用接口，可拿来接DS18B20等数字温度传感器，也可拿来接DHT11这样的数字温湿度传感器，一个接口实现两个功能。不用的时候，你们可以拆下上面的传感器，放到另外的地方去用，使用上是十分方便灵活的。

  开发板上的红外接收头，能轻松实现红外遥控功能，通过这一个接收头，可接受市面常见的各种遥控器的红外信号，通过程序解码模块输出的高低电平时序实现。

  开发板上的浅绿色接口为音频输出接口（PHONE），该接口可以插3.5mm的耳机，当WM8978放音频的时候，就能够最终靠在该接口插入耳机，欣赏音乐。另外浅粉色接口是开发板的外部录音输入接口（LINE_IN），通过咪头我们只可以实现单声道的录音，而通过这一个LINE_IN，我们大家可以实现立体声录音。

  开发板上的浅粉色接口是外部录音输入接口（LINE_IN），通过咪头我们只能实现单声道的录音，而通过这个LINE_IN，我们能轻松实现立体声录音。

  板载一路以太网接口，PHY芯片用LAN8720A。LAN8720A支持10/100Mbps以太网通信速率，可根据实际网络情况动态调整以太网接口的工作模式，可自动适应半双工和全双工模式，支持自动协商功能，底板使用RMII连接主芯片。

  开发板上的20针标准JTAG调试口是一种用于调试和烧录嵌入式系统的通用接口标准，它是一种用于测试、调试和编程集成电路的标准接口。该JTAG口直接可以和DAP、JLINK或者STLINK等调试器（仿真器）连接，同时由于HK32F407支持SWD调试，这个JTAG口也可以用SWD模式来连接。用标准的JTAG调试，需要占用5个IO口，有些时候，可能造成IO口不够用，而用SWD则只需要2个IO口，大大节约了IO数量，但它们达到的效果是一样的，所以强烈建议仿真器使用SWD模式！（注意：如果使用JLINK、STLINK和ULINK等其它支持SWD模式的，连接按照SWD接法，对照丝印用杜邦线接，NRST对RST、SWCLK对TCK、 GND对GND、SWDIO对TMS、3V3对VREF）

  相比传统的JTAG接口，SWD接口使用较少的引脚，通常只需两条引脚（SWDIO和SWCLK），从而简化了连接同时减少了IO口的占用，但它们达到的效果是一样的，所以强烈建议仿真器使用SWD模式！（注意：如果使用JLINK、STLINK和ULINK等其它支持SWD模式的，连接按照SWD接法，对照丝印用杜邦线接，NRST对RST、SWCLK对TCK、 GND对GND、SWDIO对TMS、3V3对VREF）

  开发板上的EEPROM芯片，型号为HK24C02，容量为2KB（256字节）。通过I2C接口进行通信，允许多次对数据进行写入和擦除操作。用于存储一些小量的配置数据、参数设置和历史记录等信息，增加了设备的灵活性和可扩展性。

  开发板外扩的SPI FLASH芯片W25Q128是一款128Mb（16MB）容量的串行闪存存储器芯片，采用SPI接口连接到开发板或主控设备作为外扩存储器。它支持高速读取，可编程和擦除，为项目提供额外的存储空间和灵活性。可用于存储字库和其他用户数据，满足大容量数据存储要求。当然如果觉得16M字节还不够用，你可以把数据存放在外部TF卡。

  这是开发板上的CAN总线个端口和外部CAN总线连接，即CANH和CANL。CAN接口使用差分信号传输，其中CANH和CANL两个信号线传输相反的信号，这种设计使得CAN接口具有较好的抗干扰性和抗噪声性能。CAN通信的时候，必须CANH接CANH，CANL接CANL，否则可能通信不正常，开发板自带了终端电阻（120）。

  这是开发板上的RS485总线使用差分信号传输，其中485A和485B两个信号线传输相反的信号，这种设计使得CAN接口具有较好的抗干扰性和抗噪声性能。RS485通信的时候，必须485A接485A，485B接485B。否则可能通信不正常，开发板自带了终端电阻（120）。

  这是开发板上的RS232接口，通过一个标准的DB9和外部的串口连接。通过这一个接口，我们大家可以连接带有串口的电脑或者其他设备，实现例如串口调试、数据采集、传感器连接等。

  这是开发板上的RS232接口，通过一个标准的DB9母头和外部的串口连接。通过这一个接口，我们大家可以连接带有串口的电脑或者别的设备，实现例如串口调试、数据采集、传感器连接等。

  这是开发板板载的一个Mini USB头，用于USB连接CH340芯片，以此来实现USB转TTL串口。USB转串口常常要在计算机上安装相应的驱动程序，以使得计算机能够正确识别和使用该串口设备。它支持标准的串行通信协议，拥有非常良好的兼容性和可调节的速度设置，常用于开发和调试嵌入式系统，提供便利的数据传输和实时调试功能。同时，此接头也是开发板电源的主要提供口。

  开发板上的一个外部直流电源输入接口（DC_IN），采用DC005接口，其尺寸为5.5mm x 2.1mm，它具有标准的圆形插头，直径为5.5毫米，插头内孔的直径为2.1毫米。输出范围在DC6～12V的基本都可以来给开发板供电，在耗电比较大的情况下，比如用到屏幕和网口等的时候，建议使用外部电源供电，能够给大家提供足够的电流给开发板使用。
